9V MTL van gelijkstroom MTL5511 van de de Schakelaarnabijheid van de Veiligheidsbarrière de Detectorinterface

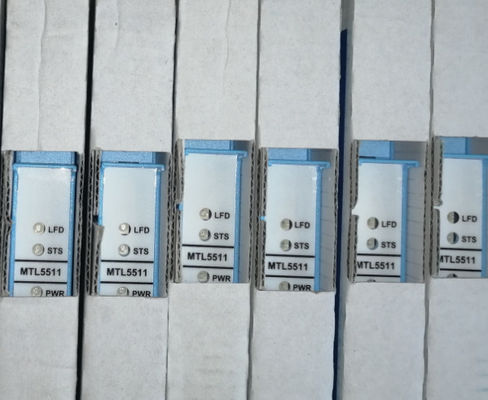

MTL5511 MTL Instrumentenschakelaar/de Interface van de Nabijheidsdetector

MTLx511 laat dat een veilig-gebiedslading toe wordt gecontroleerd door een schakelaar of nabijheidsdetector op een gevaarlijk-gebied wordt gevestigd dat

Gevaarlijk-gebiedsinput: Input die met BS en60947-5-6 in overeenstemming zijn: 2001 normen voor nabijheidsdetectors (NAMEN)

Gevaarlijk-gebiedsinput
Input die met BS en60947-5-6 in overeenstemming zijn: 2001 normen voor
nabijheidsdetectors (NAMEN)
Voltage op sensor wordt toegepast die
7 aan 9V gelijkstroom van 1kΩ ±10%
Input-output kenmerken
Normale fase
De output sloot als input > 2.1mA (< 2k=""> open Output als input < 1=""> 10kΩ in inputkring)
Hysterese: 200µA (650Ω) nominaal
De opsporing van de lijnfout (LFD) (wanneer geselecteerd)
Gebruiker-verkiesbaar via schakelt de kant van de eenheid in. Een lijnfout is
vermeld door leiden. Het relais van de kanaaloutput de-energised als
de fout van de inputlijn wordt ontdekt.
Open-circuit alarm als Open-circuit < 50=""> alarm van Iin weg als Iin > 250µA
Kort:sluitenalarm als Rin < 100=""> Kort:sluitenalarm weg als Rin > 360Ω
Nota: De weerstanden moeten worden gepast wanneer het gebruiken van de LFD-faciliteit met een contactinput
500Ω aan 1kΩ in reeks met schakelaar
20kΩ aan 25kΩ parallel met schakelaar
Veilig-gebiedsoutput
Enig poolrelais met omschakelingscontacten
Nota: de reactieve ladingen moeten voldoende worden onderdrukt

Bedrijfinleiding

Groot Systeem binnen. (GSI) een naam synoniem met Procesbeheersingsinstrumentatie en Elektro en het Instrument en de Oplossingsleverancier hebben zich als Kwaliteitsleider sinds zijn die aanvang in 1998 gevestigd in Hong Kong wordt gebaseerd (China).
