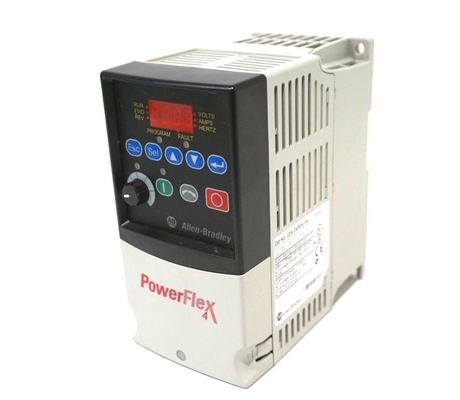

Allen Bradley PowerFlex 4 Veranderlijke Frequentieaandrijving 22A-D4P0N104

Voltagetolerantie:
Frequentietolerantie:
De Factor van de verplaatsingsmacht:
Maximumkortsluitingclassificatie:

120V, 200… 240V, 380… 480V, 460… 600V: ±10%
48… 63 Herz
0,98 over volledige snelheidswaaier
100.000 Ampèren symmetrisch

Digitaal
Van SRC (Bron) de Wijze:
Van SNK (Gootsteen) de Wijze:
Analogon
4… 20 mA Analogon:
het Analogon van 0… 10V gelijkstroom:
Externe Pot:

Ingangsstroom = 6 mA
18… 24V =, 0… 6V = weg
0… 6V =, 18… 24V = weg
de impedantie van de 250 ohminput
100k de impedantie van de ohminput
1… 10k-ohms, 2 Wattsminimum

Programmeerbare controleoutput –
Output
(vormc relais)

Weerstand biedende Classificatie
Opto Output:
Analoge Output:
Aanleidinggevende Classificatie
Opto Output:
Analoge Output:

3.0A bij 30V gelijkstroom, 3.0A bij 125V AC, 3.0A bij 240V AC
30V gelijkstroom, 50 mA
10 beetje, 0… 10V, 1k-ohmminimum
0.5A bij 30V gelijkstroom, 0.5A bij 125V AC, 0.5A bij 240V AC
Niet-inductief
10 beetje, 4… 20 mA, 525 ohmmaximum

Geadviseerd Zekeringstype:
Geadviseerde Stroomonderbrekers:

UL klasse J, CC, T of Type BS88; 600V (550V) of equivalent.
De stroomonderbreker of het equivalent van HMCP.


Motorbescherming:
Te sterke intensiteit:
Controlerit door:
Onberispelijke Machtsrit door:

I2 t-Overbelastingsbescherming, 150% voor 60 seconden., 200% voor 3 seconden. (verstrekt Klasse 10 bescherming)
200% hardwaregrens, de onmiddellijke fout van 300%
De minimumrit door is 0,5 seconde. - de typische waarde is 2 seconden
100 milliseconden


Interne rem IGBT inbegrepen met alle classificaties.

Hoogte:
Opslagtemperatuur:
Atmosfeer:
Relatieve Vochtigheid:
Schok (het werken):
Trilling (het werken):

van 1000 m (3300 voet) het maximum zonder het derating
– 40 tot 85 graden van C (– 40 tot 185 graden van F)
Belangrijk: De aandrijving moet niet in een gebied worden geïnstalleerd waar de omringende atmosfeer vluchtige stof bevat of
corrosief gas, dampen of stof. Als de aandrijving niet voor een periode gaat worden geïnstalleerd, moet het zijn
opgeslagen op een gebied waar het niet aan een corrosieve atmosfeer zal blootgesteld worden.
0 aan non-condensing 95%
15G piek voor 11ms-duur (±1.0ms)
1G piek, 5 tot 2000 Herz

Frequentienauwkeurigheid:
Snelheidsverordening:
Eindewijzen:
Accel/Decel:
Intermitterende Overbelasting:
De elektronische Bescherming van de Motoroverbelasting:


Digitale Input: Binnen ±0.05% van vastgestelde outputfrequentie.
Analoge Input: Binnen 0,5% van maximumoutputfrequentie.
Analoge Output: ±2% van hoogtepunt - schaal, 10 beetjeresolutie.
Open Lijn met Misstapcompensatie: ±2% van basissnelheid over een waaier van de 40:1snelheid. 1% van basissnelheid
over een waaier van de 60:1snelheid.
Veelvoudige programmeerbare eindewijzen met inbegrip van - Helling, Kust, gelijkstroom-Rem, helling-aan-Greep en S-curve.
Onafhankelijk programmeerbare accel twee en decel tijden. Kan elke keer van 0… 600 worden geprogrammeerd
seconden in 0,1 tweede toename.
150%-overbelastingsvermogen maximaal 1 minuut, 200%-overbelastingsvermogen maximaal 3 seconden.
Verstrekt klasse 10 de bescherming van de motoroverbelasting volgens NEC artikel 430 en motor over--temperatuur
bescherming volgens NEC artikel 430,126 (a) (2). Dossier 29572 van UL 508C.
