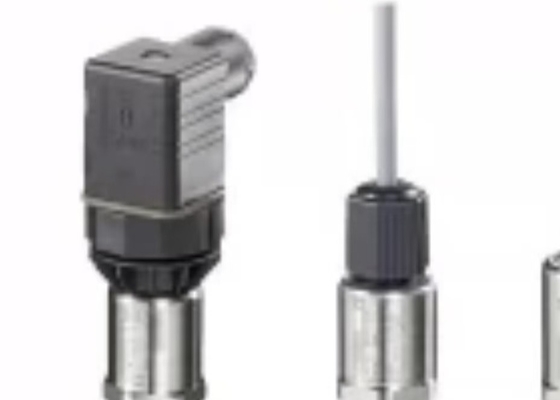

Siemens 7MF1566-3AB00-1AA1 druktransmitter met RO / 1CB Group en CSA certificeringen

7MF1566-3AB00-1AA1 Siemens-druktransmitter

TDe drukzenders van de serie P210 worden gebruikt om de druk van gassen, vloeistoffen en dampen te meten.
Metingscel van roestvrij staal
Metingsbereik 100 tot 600 mbar
Geschikt voor lage druk

7MF1566-3AB00-1AA1 Voordelen van een Siemens-druktransmitter

Hoge meetnauwkeurigheid
Robuuste behuizing van roestvrij staal
Hoge overdruklastweerstand
voor het meten van corrosieve en niet-corrosive media
voor de drukmeting van gassen, vloeistoffen en dampen
Compact ontwerp
Toepassingen
De drukzenders van de serie P210 voor de drukmeting worden gebruikt in de volgende industriële sectoren:
Mechanical engineering
Scheepsbouw
Energietechniek
Chemische industrie
Watervoorziening

Ontwerp

Niet-explosiebestendige constructie
De drukzender bestaat uit een siliciumdrukmetingselement met diafragma in een roestvrijstalen behuizing.
Druktransmitter Er zijn elektrische aansluitingen volgens EN 175301-803-A (IP65), ronde aansluiting M12 (IP67), kabelverbinding (IP67) beschikbaar.
Er kunnen elektrische aansluitingen volgens EN 175301-803-A (IP65), een ronde aansluiting M12 (IP67), een kabelverbinding (IP67) of een snelle kabelverbinding (IP67) worden gebruikt.
De uitgangssignalen zijn 4...20 mA of 0...10 V.
Ontwerp tegen explosie
De drukzender bestaat uit een siliciumdrukmetingselement met diafragma in een roestvrijstalen behuizing.
De druktransmitter kan volgens EN 175301 worden gebruikt; elektrische aansluitingen volgens EN 175301-803-A (IP65) of een ronde stekker aansluiting M12 (IP67) kunnen worden gebruikt.
Het signaal is 4...20 mA.

Functies
Drukzenders voor het meten van de druk en het niveau van gassen, vloeistoffen en dampen.

Werkwijze

SITRANS P210 Druktransmitter (7MF1566-...) Functie
Het metingselement van roestvrij staal heeft een dunne filmweerstandsbrug en de werkdruk wordt overgebracht via een roestvrijstalen diafragma
De werkdruk wordt overgebracht via het roestvrijstalen diafragma.
De uitgangsspanning van het meetelement wordt door de voorversterker omgezet in een uitgangsstroom van 4...20 mA of een uitgangsspanning van 0...10 V.
De uitgangsspanning wordt door de voorversterker omgezet in een uitgangsstroom van 4...20 mA of een uitgangsspanning van 0...10 V DC.
De lineariteit van de uitgangsstroom is evenredig met de invoerdruk.
Selectie- en ordeningsgegevens ---- 7ML1566
SITRANS P210-serie drukzenders voor lage-drukmeting
Genauigheid 0,25 % (typisch)
Materiaal van verbonden onderdelen: roestvrij staal + afdichtingsmateriaal
Materiaal van niet-gefluideerde onderdelen: roestvrij staal
