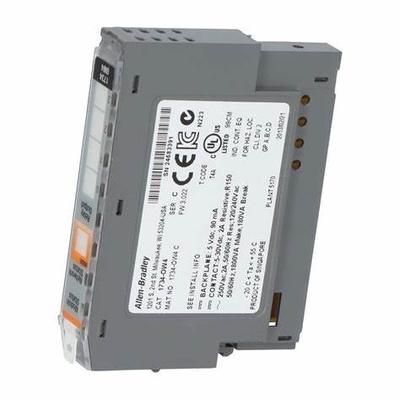

1734-OW4 ALLEN BRADLEY Discrete output module met vier (4) enkele pool

De Allen-Bradley 1734-OW4 is een POINT O/I module. Deze module is een discrete uitgangsmodule met vier (4) Single Pole, Single Throw (SPST) Normally Open (N.O.) contacten.Deze contactuitgangen zijn spanningsvrije contacten en dragers die werken met 5-30 VDCHet heeft een compact en klein ontwerp. ideally used for implementing distributed I/O architecture and supports installation to a DIN rail and couples with an appropriate terminal base for wiring of signal an input power with applicable bases such as 1734-TB, 1734-TBS, 1734-TOP of 1734-TOPS.

De contactuitgangen 1734-OW4 vertonen een signaalovergangsvertraging van ON naar OFF van 26 ms met een aanvankelijke contactweerstand van 30 m.het moet worden toegewezen met 80 mA POINTBus-stroom terwijl de vermogensafvoer van de module 0 is.5 W en thermische dissipatie van 1,7 BTU/uur.

De 1734-OW4 ondersteunt elke beschikbare POINT I/O-communicatieadapter, zoals Ethernet, ControlNet en ProfiBus-adapters.Deze adapters stellen de 1734-OW4 in staat om commando's van partnercontrollers zoals ControlLogix en CompactLogix te ontvangen en de automatiseringssequentie te implementerenBovendien kan het worden gemengd met andere punt-I/O-modules om het vereiste I/O-niveau te bereiken.

De 1734-OW4 heeft een werktemperatuur van -20...55 graden C (-4...131 graden F) en een temperatuur van -40...85 graden C (-40...185 graden F), terwijl de relatieve luchtvochtigheid 5-95% bedraagt.niet-condenserende.

De Allen-Bradley 1734-OW4 POINT I/O 4 Relay Output Module is een elektronische module met 4 open elektromechanische relais-uitgangen met een uitgangsvertraging van 20 ms van ON naar OFF.Het heeft een maximale OFF-State lekstroom van 1De 1734-OW4 heeft een contactweerstand van 30 m?, met een vermogensafbraak van 0,5 W bij een equivalent warmteafbraak van 1,7 BTU/u.De POINT BUS-stroom is 80mA met een achtergrondvermogen van 5V DC, en kan worden geïnstalleerd op een van de 4 1734 basisterminalmodules.

De 1734-OW4 is gemonteerd op een DIN-rail met behulp van de door het basisblok vastgestelde eindbasisschroeven.en een isolatiespanning van 250 V, getest bij 2550 V gelijkstroom gedurende 60 seconden tussen het veld en het systeem en tussen de contactenDe 1734-OW4 heeft een maximale schakelfrequentie van 1 bewerking per 3 sec. en is belastingafhankelijk, met een levensduur van 100.000 cycli belastingafhankelijk elektrisch contact.Het wordt aangeduid met de temperatuurcodes T4 en T4AHet heeft een enkele ON-signaaldraadcategorie met 0,25-2,5 mm2 (22-14 AWG) vaste en gestreepte koperdraad bij 85°C.De 1734-OW4 heeft een temperatuur tussen -20 en 55 graden.. C (-4 en 131 graden F) bij 5-95% niet-condenserende vochtigheid.Elke 1734-OW4 Digitale Contactmodule's uitgang heeft een nominale 240VDC RMS bij 2A en de stroom is belastingafhankelijkHet heeft 4 N.O. relay-uitgangen en een POINTBus-stroom van 80 milliampere met een maximale vermogensafvoer van 0,5 Watt.
