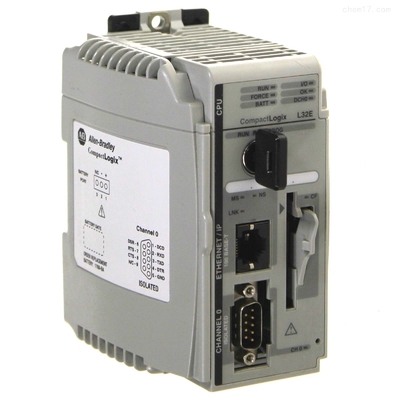

1769-L32E ALLEN BRADLEY CompactLogix 750KB Enet Controller Module

De CompactLogix modulaire controller met onderdeelnummer 1769-L32E is een programmeerbare automatiseringscontroller (PAC) vervaardigd door Allen-Bradley.De regelaar wordt vaak gebruikt in machinebesturing en medium proces toepassingenDe controller heeft een geïntegreerde RS232 en een Ethernet communicatiepoort.

De standaardconfiguratie van de RS232-interface is DF1 full duplex, 19,2 Kbps, geen pariteit, stationadres 0, geen handdruk, BCC-foutdetectie, automatische detectie van ingebedde respons, 8 databits,en 1 stopbit. Deze standaardconfiguratie kan handmatig worden geconfigureerd om een eerste communicatie met het apparaat tot stand te brengen.Autoconfiguratie kan worden gebruikt om automatisch te detecteren communicatie InstellingenDe RS232-poort kan ook worden geconfigureerd als een ASCII-protocolinterface om barcode-instrumenten te verbinden, die gewoonlijk worden gebruikt in productieprocessen.

Ethernet-communicatie vereist een initiële configuratie, die kan worden gedaan met behulp van BOOTP-DHCP of door te downloaden via de RS232-interface.een Ethernet-kabel is vereist om de controller aan te sluiten op de BOOTP-host.

De Allen-Bradley 1769-L32E compacte Logix-controller wordt geleverd in een uniek, compact en kosteneffectief pakket.Het kan worden aangesloten op het apparaat via een 1747-CP3 of 1756-CP3 kabel of een Ethernet kabelHet heeft een geïntegreerd gebruikersgeheugen van 750 KB en kan worden uitgebreid met CompactFlash-kaarten, modelnummer 1784-CF128.

De 1769-L32E heeft een vervangbare batterij met het overeenkomstige onderdeelnummer 1769-BA.De controller ondersteunt de installatie van maximaal zestien (16) compacte I/O-modules met maximaal drie 1/O-groepen verbonden via twee uitbreidingskabelsDe 1769-L32E heeft een (5 volt) gelijkstroom van 850 mA en een warmteafvoer van maximaal 6,5 Watt. De 1769-L32E kan eenvoudig worden geïnstalleerd met behulp van DIN-montage- of panelenmontage-methoden.De DIN-beugel heeft een werkende slagkracht van 30 G en een werkende slagkracht van 50 G., terwijl het paneel een slagkracht heeft van 30 G in bedrijfsmodus en 50 G in niet-opererende modus.

De 1769-L32E-controller heeft een trillingswaarde van 5 G in de bedrijfsmodus.De 1769-L32E heeft een temperatuurbereik van 0 tot 60 graden Celsius, een opslagtemperatuurbereik van -40 tot 85 graden Celsius (-40 tot 185 graden Fahrenheit) en een relatieve vochtigheid van 0 tot 95%.De Logix-controller heeft een reeks gecertificeerde emissies (CISPA11) en heeft een unieke open behuizingDe aanbevolen lijngrootte voor gestrande lijnen is tussen 22 en 16 AWG, terwijl vaste lijnen tussen 22 en 14 AWG moeten worden beoordeeld.De module weegt ongeveer 2 pond bij verzending en meet 8x8x 5 inch.

De CompactLogix 1769-serie dient als migratieplatform voor de legacy Allen Bradley PLC-serie, PLC5 en SLC500.ervoor zorgen dat de eerdere processorcapaciteiten worden gehandhaafd en verbeterd.
De 1769-L32E-processor kan tot zestien (16) compacte I/O-modules bevatten.De controller heeft een geïntegreerd geheugen van 750 kilobyte en kan worden gekoppeld aan niet-vluchtig geheugen door een 1784-CF64 of 1784-CF128 CompactFlash kaart te installeren. De controller gebruikt 1769-BA om het gebruikersgeheugen te reserveren. Vermijd volledige batterijontlading, omdat dit het gebruikersgeheugen, inclusief gebruikersprogramma's, kan wissen. Gebruik niet-vluchtig geheugen om dergelijke gebeurtenissen te voorkomen.
