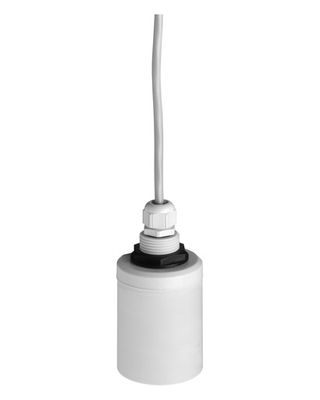

Endress+Hauser FDU91-RG2AA Ultrasone meting Time-of-flight Prosonic

Endress+Hauser FDU91-RG2AA Ultrasone meting Time-of-flight Prosonic

Beschrijving:

Ultrasone sensor voor niveau- en stroommeting voor aansluiting op FMU9x (metingsbereik tot 10 m)

Productnaam: Prosonic S FDU91

Uitgebreide ordercode: FDU91-RG2AA

R-goedkeuring: niet-gevaarlijk gebied

G-procesverbinding: draad ISO228 G1, PVDF

2-kabellengte:10m/32ft

A-verwarmer:W/o

A- Aanvullende optie: Basisversie

Verzendgewicht: 2 kg

Aanvullende informatie:

De ultrasone sensor FDU91 voor continue, contactloze en onderhoudsvrije niveaumetingen van vloeistoffen, pasta's, slib en poedervormige tot grove bulkmaterialen.Maar ook voor de stroommeting in open kanalen en metingsdichtenDe meting wordt niet beïnvloed door dielectrische constante, dichtheid of vochtigheid en ook niet door ophoping vanwege het zelfreinigende effect van sensoren.Maximaal meetbereik in vloeistoffen 10 m (33 ft), vaste stoffen 5m (16ft).

Voordelen

Geïntegreerde temperatuur sensor voor Time-of-Flight correctie. nauwkeurige metingen zijn mogelijk, zelfs bij temperatuursveranderingen

Hermetisch gelaste PVDF-sensor voor de hoogste chemische weerstand

Geschikt voor ruwe omgevingsomstandigheden dankzij afzonderlijke installatie van de zender
(tot 300 m)

Verminderde vorming van ophoping als gevolg van het zelfreinigende effect

Geïntegreerde automatische sensordetectie voor zenders FMU90/FMU95 voor eenvoudige inbedrijfstelling

Weerbestendige en overstromingsbestendige (IP 68)

Geïntegreerde verwarming tegen een ophoping van ijs bij de sensor (facultatief) zorgt voor betrouwbare metingen

Toon minder

Toepassingsgebied

Sensor voor continue, niet-contactniveau metingen van vloeistoffen en bulkmaterialen in silo's, op banden, voorraden en in breekmachines.Meestal gebruikt bij metingen in lage bouwhoogten.

Procesverbinding: draad

Temperatuur: -40 tot +80°C (-40 tot +176°F)

Druk: +0,7 tot +4bar (+10 tot +58psi)

Maximaal meetbereik: vloeistoffen 10 m (33 ft), vaste stoffen 5 m (16 ft)

Blokkeringsafstand: 0,3 m (1 voet)

Internationale explosiebeschermingscertificaten

Toon minder

Kenmerken en specificaties

Continu / vast materiaal
Continu / Vloeistoffen
Vloeistoffen
Maatstaf van meting
Ultrasone

Kenmerken / Toepassing
Afzonderlijke versie met veldbehuizing of tophoedrailbehuizing voor de instrumentatie van de bedieningskast, 300 m tussen sensor en zender

Levering / Communicatie
4-draad (HART, Profibus DP)

Precisiteit
+/- 2 mm + 0,17% van de gemeten afstand

Omgevingstemperatuur
-40 °C... 80 °C
(-40 °F... 176 °F)

Procestemperatuur
-40 °C... 80 °C
(-40 °F... 176 °F)

Absolute procesdruk / maximale overdrukgrens
0.7 bar... 4 bar buikspieren.
(10 psi... 58 psi)

Belangrijkste natte onderdelen
PVDF (volledig gelast IP68 / NEMA 6P)

Procesverbinding
G / NPT 1"

Blokkeringsafstand
0.3 m (1 ft)

Max. metingsafstand
5 m (16 ft)

Communicatie
Transmitter:
4... 20 mA HART
Profibus DP

Certificaten/goedkeuringen
ATEX, FM, CSA, IEC Ex, JPN Ex, INMETRO, NEPSI, EAC Ex

Opties

Tweede 4...20mA-uitgang

Componenten
Transmitter: FMU90
