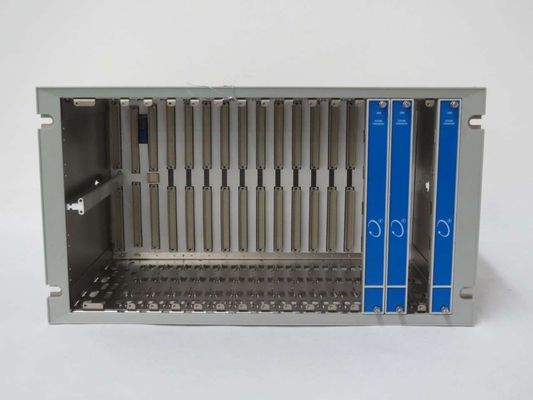

3500/050101000001 GE Bently Nevada 3500 Systeemrek

Het Systeemrek 3500 van Bentlynevada 3500/05-01-01-00-00-01 systeem

Het 3500/05 ontwerp van het Systeemrek houdt alle 3500 monitormodules en de rekmacht
levering. Het staat de diverse 3500 modules toe om elkaar te communiceren met

en de voedingen om macht aan elke module zonodig te verdelen.
3500 Rekken zijn beschikbaar in twee grootte:
1. Ware grootterek – 19 duimeia rek met 14 beschikbare modulegroeven
2. Mini-rek – 12 duimrek met 7 beschikbare modulegroeven
3500 rekken zijn beschikbaar in drie formaten:
1. Het Comité zet op – Dit rekformaat is onderstellen binnen aan rechthoekige knipsels
de panelen, en beveiligt aan het paneel gebruikend klemmen van het rek worden voorzien dat.
De bedradingsverbindingen en I/O modules zijn toegankelijk van het achtergedeelte van
rek.
2. Het rek zet op – Dit rekformaat is onderstellen rek 3500 op 19 duim EIA
sporen. De bedradingsverbindingen en I/O modules zijn toegankelijk van het achtergedeelte
van het rek.
3. Het waterdichte schot zet op – Dit rekformaat zet het rek tegen een muur op of
paneel wanneer het niet mogelijk is om tot het achtergedeelte van het rek toegang te hebben. Bedrading
de verbindingen en I/O modules zijn toegankelijk van de voorzijde van het rek.
Het 3500/05 mini-Rek is niet beschikbaar in dit formaat.

Het opdracht geven van tot Informatie
Rek die tot Informatie opdracht geven
3500/05-axx-bxx-cxx-dxx-EXX
A: Rekgrootte
0 1 19 duimrek (14 modulegroeven)
0 2 12 duim mini-Rek (module 7
groef)
B: Opzettende Opties
0 1 Comité zetten Optie, Hoogtepunt op - grootte
Rek
zet Rek 0 2 Optie, Hoogtepunt op - grootte
Rek (onderstellen to19-duim EIA
Rek)
zet Waterdicht schot 0 3 Optie op (niet
beschikbaar in mini-Rek)
zet Comité 0 4 Optie, mini-Rek op
zet Rek 0 5 Optie, mini-Rek op

C: Bureau Goedkeuringsoptie
0 0 niets
0 1 CSA - C – DE V.S.
0 2 ATEX/CSA
D: Gereserveerd
0 0 niets
E. - Europese Nalevingsoptie
0 0 niets
0 1 Ce
