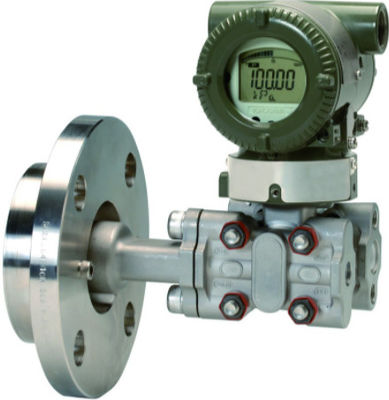

EJA210E-JMS4G Yokogawa-flanken gemonteerde drukdifferentiële zender

EJA210E-JMS4G Yokogawa-flanken gemonteerde drukdifferentiële zender

Productvoordelen:

1

2

3

4

5

6

Producttoepassingen:

1

2

3

4

5

Productbeschrijving:

1

2

3

4

5

Productkenmerken:

• Vervaardiger: Yokogawa

• Product nr. : EJA210E-JMS4G-917DN-WA13C2HW00-B/D4/TF1/M1W/T52/N4

• Productsoort: EJA210E Flanke gemonteerde differentialdruktransmitter

• Uitgangssignaal: J = 4 tot 20 mA DC met digitale communicatie (HART 5/HART 7-protocol)

• Metingsbereik (capsule): M = 1 tot 100 kPa (4 tot 400 inH2O)

• Materiaal voor onderdelen met natte zijkanten onder lage druk: S = Dekselflens en procesverbinding ASTM CF-8M,Capsule Hastelloy C-276 (diafragma),F316L SST, 316L SST (Andere),Capsule gasket 316L SST met tefloncoating,Drain/Vent plug 316 SST

• Procesverbindingen: 4 = met 1/2 NPT vrouwelijke procesverbinding

• Materiaal van de bouten en moeren van de dekselflens: G = 316L SST

• Installatie: 9 = Hoogdruk van horizontale leidingen aan de linkerkant

• Versterker behuizing: 1 = gegoten aluminiumlegering

• Elektrische aansluiting: 7 = 1/2 NPT vrouwelijk, twee elektrische aansluitingen met blinde stekker

• Integrale indicator: D = Digitale indicator

• N = altijd N

• Procesverbindingsstijl: W = Flush-type

• Klasse A1 = ANSI klasse 150

• Flanken: 3 = 3 inch (80 mm)

• Flankenmateriaal: C = 316 SST

• Het contactoppervlak van de pakking: 2 = vlak (geen zaagvlak)

• Materiaal voor natte onderdelen (hoogdrukkant): HW = 316L SST# Diafragma, 316 SST# Anderen

• Verbindingsring met spoeling: 0 = Geen

• Uitbreiding: 0 = Geen

• Vullingsvloeistof: B = Voor algemeen gebruik (Silicone-olie), ¥40 tot 120°C Procestemperatuur, ¥40 tot 85°C Omgevingstemperatuur.

• Kalibratie-eenheden: D4 = M-kalibratie (kgf/cm2 eenheid)

• Teflonfolie: TF1 = Bescherming van het diafragma tegen kleverige procesvloeistoffen door FEP Teflonfolie bevestigd met gefluoreerde olie.

• Materiaalcertificaat: M1W = Voor flush-type, hoge drukkant: procesflens, blok, lage drukkant: dekkingflens, procesconnector

• Drukonderzoek/certificaat voor lekonderzoek: T52 = ANSI/JPI klasse 150 3 MPa (430 psi)

• Bedraad labelplaat: N4 = 316 SST-labelplaat bedraad op zender

• Gewicht: 8,3 kg

• Verzendgewicht: 11 kg
