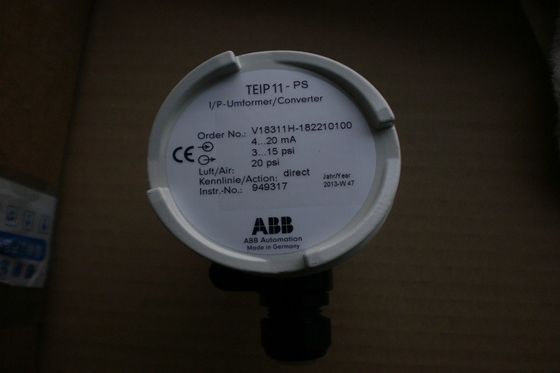

Het Signaalconvertor van ABB I/P voor Standaardsignalen teip11-PS V18311H-182210100

Beschrijving:

Technische Gegevens
Input
Signaalwaaier
0… 20 mA of 4… 20 mA
0… 10 mA of 10… 20 mA of 4… 12 mA of 12… 20 mA
(ander gamma op verzoek)
Inputweerstand
Ri = 260 ohms bij 20 °C, Tk + 0.4% /K
Overbelastingsgrens
30 mA (verwijs naar specificaties onder „Explosiebescherming“
voor apparaten met de goedkeuring van de explosiebescherming)
Capacitieve weerstand/Inductantie
te verwaarlozen
Output


Signaalwaaier
0,2… 1 bar of 3… 15 psi
0,4… 2 bar of 6… 30 psi
(ander gamma op verzoek)
Luchtcapaciteit (max.)
≥ 5 kg/u = 4,1 Nm3 /h = scfm 2,4
Lading kenmerkend aan VDE/VDI 3520
≥ 0,95 kg/u = 0,9 Nm3 /h = 0,5 scfm
Luchtlevering
Instrumentenlucht
vrij van olie, water en stof om DIN/ISO 8573-1
verontreiniging en oliegehalten volgens Klasse 3
dauwpunt 10 K onder werkende temperatuur


Leveringsdruk
1.4 ± 0,1 bars of 20 ± 1,5 psi (voor outputsignaal 1 bar of 15 psi)
2.5 ± 0,1 bars of 40 ± 1,6 psi (voor outputsignaal 2 bar of 30 psi)
Luchtconsumptie
≤ 0,2 kg/u = 0,16 Nm3 /h = 0,1 scfm
Transmissiegegevens en invloeden
Kenmerk
lineair, direct of tegengestelde actie
Afwijking
≤ 0.5%
Hysterese
≤ 0.3%
Dode streek
≤ 0.1%
Temperatuur
≤ 0.5%/10 K tussen -20 en +85 °C
≤ 2%/10 K tussen -55 en -20 °C
Luchtlevering
≤ 0.3%/0,1 bars drukvariatie
Mechanische trilling
≤ 1% tot 10 g en 20… 80 Herz
Seismische trilling
voldoet aan vereisten aan DIN-klasse III van CEI 68-3-3 voor sterk en
sterkste aardbevingen
