Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| Vervaardiging: | MTL | ModelType: | De Interface van de trillingsomvormer |
|---|---|---|---|
| Artikelnummer: | 5531 | Sensortype: | 2- of de omvormer van de 3 draadtrilling |
| Signaalwaaier: | Minimum – 20V, maximum – 0.5V | Leveringsvoltage: | 20 aan 35V gelijkstroom |
| Belangrijke Tijd: | Op verzoek | Het verschepen Gewicht: | 2 kg |
| Hoog licht: | De Interfacemtl van de trillingsomvormer Instrumenten,5531 MTL Instrumenten,MTL5531 de Interface van de trillingsomvormer |
||

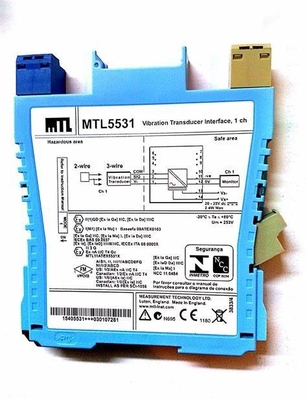

Fabrikant: MTL Instrumenten
Product Nr. : MTL5531
Producttype: De Interface van de trillingsomvormer
Aantal kanalen:
Sensortype: 2 - of de omvormer van de 3 draadtrilling
Plaats van signaalbron: Streek 0, IIC, gevaarlijk gebied t4-6 als geschikt verklaarde Afd. 1, groepeert de gevaarlijke plaats van A
Ingevoerd gevaarlijk-gebied: Inputimpedantie (terminals 2 & 3): 10k?
Huidige omvormerlevering, met 2 draden: 3.3mA (nom.) voor sensoren met 2 draden, gebruiker verkiesbaar door schakelaar
Signaalwaaier: Minimum – 20V, maximum – 0.5V
Gelijkstroom-overdrachtnauwkeurigheid bij 20°C: <>
LEIDENE indicator: Groen = machtsaanwijzing
Leveringsvoltage: 20 aan 35V gelijkstroom
Maximum huidige consumptie (10mA-omvormerlading): 65mA bij 24V
Maximummachtsdissipatie binnen eenheid: 1.33W
Gewicht: 0,11 Kg
MTL 5531 herhalen een signaal van een trillingssensor op een gevaarlijk gebied, die een output verstrekken voor een controlesysteem in de brandkast
gebied. De interface is compatibel met 3 draadeddy-current sondes en versnellingsmeters of huidige sensoren met 2 draden; de selectie is
gemaakt door schakel de kant van de module in.
| Sensortype | 2- of de omvormer van de 3 draadtrilling |
| Plaats van signaalbron |
Streek 0, IIC, gevaarlijk gebied t4-6 als geschikt verklaard Afd. 1, groepeert de gevaarlijke plaats van A |
| Gevaarlijk-gebiedsinput |
Inputimpedantie (terminals 2 & 3): 10kΩ |
| Huidige omvormerlevering, met 2 draden | 3.3mA (nom.) voor sensoren met 2 draden, gebruiker verkiesbaar door schakelaar |
| Signaalwaaier | Minimum – 20V, maximum – 0.5V |
| Gelijkstroom-overdrachtnauwkeurigheid bij 20°C | <> |
| AC overdrachtnauwkeurigheid bij 20°C |
0Hz aan 1kHz: ±1% 1kHz aan 10kHz: – 5% aan +1% 10kHz aan 20kHz: – 10% aan +1% |
| Temperatuurcoëfficiënt |
±50ppm/°C (10 aan 65°C) ±100ppm/°C (– 20 aan 10°C) |
| Voltagebandbreedte | – 3dB bij (typische) 47kHz |
| Fasereactie |
<14> – 1° bij 200Hz – 3° bij 600Hz – 5° bij 1kHz – 50° bij 10kHz – 100° bij 20kHz |
| De impedantie van de veilig-gebiedsoutput | <20> |
| Leveringsvoltage | 20 aan 35V gelijkstroom |
| Veiligheidsbeschrijving |
Terminals 3 tot 1 Uo=26.6V Io=94mA Po=0.66W Um = 253V rms of gelijkstroom Terminals 3 tot 2 Niet-energie-opslaat apparaten ≤1.5V, ≤0.1A en ≤25mW |
| Nota |
Verwijs naar het Instructiehandboek voor aanbevelingen bij het opzetten van deze modules. wegens de hoge machtsdissipatie het omringende maximum temperatuur voor deze modules wanneer opgezet in horizontaal de richtlijn is: • sluit ingepakte 45°C • minimum van 10mm het uit elkaar plaatsen 55°C |
