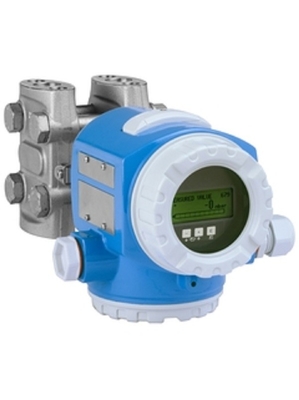

PMD75-ACA7FB3DAAU de differentiële Verbinding van Drukdeltabar PMD75 FKM Viton

PMD75-ACA7FB3DAAU differentiële Druk Deltabar PMD75

Goedkeuring:  Een niet Gevaarlijk gebied
Output; Het werken:  C 4-20mA HERT; binnen
Huisvesting; Dekking het Verzegelen; Kabelingang:   Een T14 Alu IP66/67 NEMA6P; EPDM; M20 klier, T14 = zij Ex dekking (draad van D > M20-)
Nominale Waaier; Celmateriaal; PN:  7F 500mbar/50kPa/7.5psi; 316L; 160bar/16MPa/2400psi
Kaliberbepaling; Eenheid:  Aangepaste B **; zie extra Spec.
Membraanmateriaal:  3 Monel
Procesverbinding:  D NPT1/4-18 IEC61518 unf7/16-20, 316L met inbegrip van 2 kleppen, 316L
Verbinding:  Een FKM Viton
Extra Optie 1:  Geselecteerd niet
Extra Optie 2:  U Steun - steun, muur/pijp, 316L, op zwaar werk berekend ontwerp
Details: Lage waaierwaarde: -10 mbar
Hogere waaierwaarde: 300 mbar
Meas.characteristic: Lineair
Vertoning bij 4mA (HERT slechts): verklaar nietig
Vertoning bij 20mA (HERT slechts): verklaar nietig
Vertoningseenheid: verklaar nietig

Bril in een oogopslag
Nauwkeurigheid
Norm: 0,05%
Platina: tot 0,035%
Max. metingsfout
0,075%
„PLATINA“ 0,05%
Procestemperatuur
-40 °C… 85 °C
(- 40 °F… 185 °F)
Middelgrote temperatuurwaaier
Temperatuurgradiënt van druk het door buizen leiden
Druk die waaier meten
10 mbar… 250 bar
(0,15 psi… 3750 psi)
Procesdruk/max. overdrukgrens
420 bar (6300 psi)
Hoofd nat gemaakte delen
Legering C276
316L
Monel
Tantalium
Max. metingsafstand
400 m (1,312 voet) H2O
Max. procesdruk
max. 420 bar
(max. 6091 psi)
Materieel procesmembraan
316L, AlloyC,
Tantal,
Gouden-Rhodium
Het meten van cel
10 mbar… 250 bar
(0,15 psi… 3750 psi)

Gebied van toepassing
De differentiële de drukzender van Deltabar PMD75 met piezoresistive sensor en gelast metaalmembraan wordt gebruikt in alle industrieën voor continumeting in vloeistoffen, dampen en gassen. Belangrijkste verrichting 3 laat het eenvoudige en betrouwbare opdragen en verrichting toe. De geïntegreerde HistoROM-gegevensmodule staat gemakkelijk beheer van proces en apparatenparameters toe. Ontworpen volgens CEI 61508 voor gebruik in SIL2/3-veiligheidstoepassingen.
Voor niveau, volume of massameting in vloeistoffen, differentiële druk controle evenals stroommeting (volume of massastroom) samen met primaire elementen in gassen, dampen en vloeistoffen.

• Procesverbindingen: Draden
• Procestemperatuur: -40 aan +85°C (- 40 aan +185°F)
• Het meten strekt zich uit: 0.25mbar aan 40bar (0,0036 aan 600psi)
• Nauwkeurigheid: ±0.05%, „Platina“ ±0.035% (facultatief)
• De internationale explosiebeschermingscertificaten, doen preventie WHG, SIL, hygiënische goedkeuring, mariene goedkeuring te vol

Voordelen

• Beste nauwkeurigheid, reproduceerbaarheid en stabiliteit op lange termijn
• Hoogste veiligheid toe te schrijven aan gasdichte die feedthrough met mogelijkheden tot SIL2/3, aan CEI 61508 wordt verklaard
• Het gemakkelijke menu-geleide opdragen via lokale vertoning, 4 aan 20mA met HERT, PROFIBUS-PA, STICHTING Fieldbus
• Het concept van het HistoROMgegevensbeheer voor het snelle en gemakkelijke opdragen, onderhoud en diagnostiek
• Kostenbesparingen met modulair concept voor gemakkelijke vervanging van sensor, vertoning of elektronika
• Overbelasting-bestand tot functie-gecontroleerde 420bar/42MPa/6300psi,
• Naadloze en onafhankelijke systeemintegratie (HART/PA/FF)
