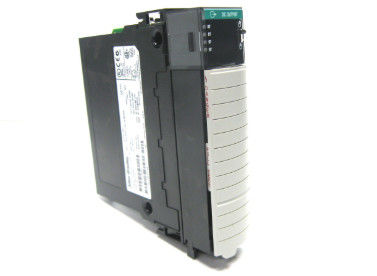

1769-OF4CIA A-B Compact I/O-module op voorraad

De compacte I/O-module met onderdeelnummer 1769-OF4CIA is een analoge uitgangsmodule met vier (4) ingebouwde differentiële, individueel geïsoleerde kanalen. Deze module heeft een uitgangsstroomsignaal van 0-20mA en 4-20 mA met een volledig analoge stroombereik van respectievelijk 0-21 mA en 3.2-21 mA. Deze module behoort tot het 1769 Compact I/O-systeem en is ontworpen voor compatibiliteit met MicroLogix 1500 en CompactLogix controllers. Deze module kan ook worden geïnstalleerd in een remote I/O-chassis met behulp van een DeviceNet communicatieadapter met onderdeelnummer 1769-OF4CIA of een Ethernet communicatieadapter met onderdeelnummer 1769-AENTR.
Primair worden analoge uitgangsmodules gebruikt om Final Control Elements (FCE) of actuatoren aan te sturen voor het implementeren van meerdere regelpunten. Beschikbare dataformaten zijn Raw / Proportionele data, Engineering unit, Geschaald voor PID en Percentage van het volledige bereik. Configureerbare kanaalparameters omvatten selectie van het uitgangsbereik, module-inhibitie, modulebeschrijving en slottoewijzing. De module genereert een unieke datatabel voor elke installatie-instantie, met de kanaaladressen, modulemodusbits, module-status en andere runtimeparameters.

Deze module vereist weinig onderhoud. Het heeft automatische kalibratie die door de module wordt uitgevoerd telkens wanneer de module van stroom wordt voorzien. Bovendien wordt elke keer dat de stroom wordt ingeschakeld, een zelftest uitgevoerd. Zodra de module de zelftest ingaat, is de module niet responsief. Het zal automatisch overgaan op actieve werking, waarbij nieuwe waarden actief worden vergeleken met de hoge en lage kleminstellingen om te voorkomen dat de uitgang de gedefinieerde limieten overschrijdt.

De 1769-OF4CIA is een vier (4) kanaals analoge stroom geïsoleerde uitgangsmodule, geclassificeerd onder de CompactLogix-serie, vervaardigd door. De 1769-OF4CI heeft een resolutie van 16-bit en ondersteunt de Belden 8761 afgeschermde compacte analoge modulekabel. De 1769-OF4CIA heeft 330 µV per bit 0 tot 20mA met een 5 Volt DC 165 mA busstroom. Deze unit heeft ook een warmteafvoer van 2,0 Watt. Het heeft een conversiesnelheid van 110 milliseconden en een beperkte spannings-per-stroomverhouding die groter is dan 2,9 milliseconden. De module wordt geleverd met een resistieve belasting van 0 tot 500 Ohm en heeft een uitgangsinductieve belasting van 0,1 mH. De 1769-OF4CIA wordt geleverd met elektrostatische ontlading die geïntegreerde schakelingen of halfgeleiders kan beschadigen. Raak daarom bij het aanraken van de unit een geaard object aan om het statische potentieel te ontladen. Vermijd het aanraken van de busconnector of de connectorpinnen en gebruik indien beschikbaar een statisch veilige werkplek. Wanneer de 1769-OF4CI niet in gebruik is, moet deze in de statische afschermingsdoos worden bewaard.
De 1769-OF4CIA wordt geleverd met een nauwkeurigheid van +/-0,35% met een nauwkeurigheidsdrift ten opzichte van de temperatuur van +/-0,0058% FS per graad Celsius. De 1769-OF4CIA heeft een niet-lineariteit van +/-0,05% en een herhaalbaarheid van +/-0,005%. Het wordt geleverd zonder gespecificeerde veldkalibratie en heeft een modulefoutgrens van ongeveer +/-0,55% en een uitgangsimpedantie van minder dan 1 MOhm. De unit heeft ook beveiliging tegen open en kortsluiting met een beveiliging tegen overspanning op de uitgang. Het heeft het vermogen om zijn volledige operationele capaciteit te behouden bij een maximale kortsluitstroom van ongeveer 21 mA. De 1769-OF4CIA compacte stroomuitgangsmodule heeft afmetingen van 118 bij 35 bij 87 millimeter (4,65 bij 1,38 bij 3,43 inch) en een gewicht van 270 gram (0,60 pond).
