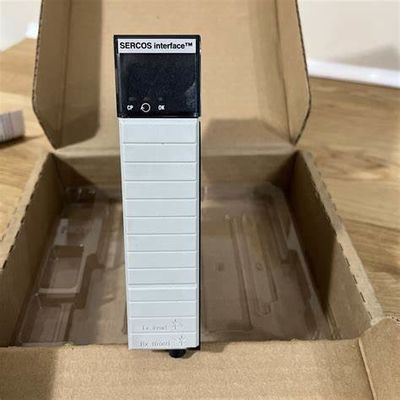

1756-M16SE ControlLogix SERCOS geïntegreerde bewegingsmodule in voorraad

De 1756-M16SE is een ControlLogix SERCOS Integrated Motion Module. Deze SERCOS-interface module is een koppeling tussen het ControlLogix-platform en de intelligente servo-aandrijvingen. De 1756-M16SE is een behuizingsvrije (open) controller en digitale aandrijfinterface, gemaakt voor snelle seriële real-time communicatie via zijn glasvezelkabels die ongevoelig zijn voor ruis.

De 1756-M16SE heeft 16 assen per module en 32 assen per controller. De SERCOS-datasnelheid is 4 of 8 Mb/s en de SERCOS-cyclustijd is 1 ms voor maximaal 4 aandrijvingen bij 4 Mb/s en 0,5 ms voor maximaal 4 aandrijvingen bij 8 Mb/s. De besturingsmodi regelen snelheid, koppel en precisie. De stroomafname van de 1756-M16SE is 760 mA bij 5V DC en 2,4 mA bij 24V DC.

De 1756-M16SE interface module gebruikt 1 digitale glasvezelverbinding die de noodzaak voor maximaal 18 digitale draden per as elimineert. De gebruiker kan gedetailleerde aandrijfstatusinformatie van de aandrijving naar de controller sturen en vice versa. De 1756-M16SE kan worden aangesloten op de volgende servo-aandrijvingen: de 2093 Kinetix 2000, de 2094 Kinetix 6000, de 2099 Kinetix 7000 high-power servo-aandrijving en de 2098 Ultra3000 SERCOS servo-aandrijving.

De 1756-M16SE is een Serial Realtime Communication System (SERCOS) interface module. Deze module wordt voornamelijk gebruikt om Kinetix SERVO-aandrijvingen te koppelen, zoals de 2093 Kinetix 2000 multi-as servo-aandrijving, de 2094 Kinetix 6000 multi-as servo-aandrijving, de 2099 Kinetix 7000 high-power servo-aandrijving en de 2098 Ultra3000 SERCOS servo-aandrijvingen. Het maakt gebruik van een enkele digitale glasvezelverbinding, waardoor de traditionele bedradingsmethode voor het aansluiten van elke as op de module overbodig wordt.

De 1756-M16SE ondersteunt de integratie van maximaal zestien (16) servo-aandrijvingen en ondersteunt SERCOS-datasnelheden van 4 Mbps en 8 Mbps. De SERCOS-cyclustijd varieert afhankelijk van de gebruikte datasnelheid, specifiek 0,5 ms voor 2 aandrijvingen; 1 ms voor 4 aandrijvingen; en 2 ms voor 8 aandrijvingen @ 4 Mbps datasnelheid en 0,5 ms voor 4 aandrijvingen; 1 ms voor 8 aandrijvingen en 2 ms voor 16 aandrijvingen @ 8 Mbps datasnelheid. Deze interface module ondersteunt aandrijfbesturingsmodi zoals positie, snelheid en koppel.

De 1756-M16SE heeft een slotbreedte van 1 module. Het kan in elke beschikbare sleuf in het chassis worden geïnstalleerd en is compatibel met ControlLogix-chassis zoals 1756-A4, 1756-A7, 1756-A10, 1756-A13 en 1756-A17. Het kan ook worden gebruikt in standaard of simplex ControlLogix-configuraties en met voedingmodules zoals 1756-PA72/C, 1756-PA75/B, 1756-PB72/C, 1756-PB75/B, 1756-PC75/B, 1756-PH75/B. Evenzo ondersteunt het ook redundante ControlLogix-configuraties samen met redundante type voedingen, waaronder 1756-PA75R, 1756-PB75R, 1756-PSCA2.

Voor verbinding met servo-aandrijfasen kunnen plastic glasvezelkabels of glazen glasvezelkabels worden gebruikt. Deze module heeft een open type behuizingsclassificatie.
