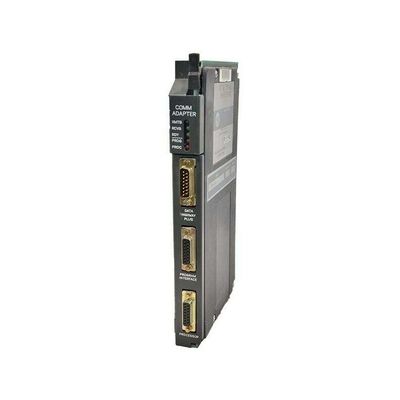

1785-L60LD Processor PLC 5 Series Controllers met 12 Relay Outputs

Beschrijving: De 1785-L60L processor is een processor en programmeerbare controller van. Het is ontworpen en vervaardigd als onderdeel van de PLC 5-serie controllers. De 1785-L60L processor en programmeerbare controller kan werken met verschillende geheugenmodules zoals de 1785-ME16, 1785-ME32, 1785-ME64 en 1785-M100 geheugenmodules. De maximale gebruikersgeheugencapaciteit is 64K woorden. De 1785-L60L processor en programmeerbare controller kan werken in de run-modus, de remote-modus of de programmamodus.

De 1785-L60L is een lid van de PLC-5 controller serie. Deze programmeerbare controller kan functioneren als een centraal onderdeel van elk besturingssysteem gebaseerd op de PLC-5 serie. De 1785-L60L is het centrale punt dat lokale, uitgebreide en externe I/O-modules op verschillende soorten communicatie-interfaces met elkaar verbindt, en dat fungeert als de ruggengraat van het besturingssysteem. De 1785-L60L controller heeft drie geïntegreerde communicatie-interfaces gemarkeerd als Channel 1A, Channel 1B en Channel 2. Channel 1A en Channel 1B kunnen functioneren als remote I/O scanners, remote I/O adapters, of als DH+ communicatie-interfaces. De derde communicatie-interface op de 1785-L60L, Channel 2, is een extended-local I/O-poort. De 1785-L60L controller heeft een 25-pins connector gemarkeerd als Channel 0 op het voorpaneel. Channel 0 is een optisch geïsoleerde EIA RS232C-poort, die ASCII en DF1 full-duplex en half-duplex masterprotocollen ondersteunt, evenals half-duplex slaveprotocollen. Channel 0 heeft een groen lampje om de status van de communicatie-interface aan te geven. Daarnaast is er een 8-pins mini DIN-connector gemarkeerd als Channel 1A, wat een DH+ programmeerterminalaansluiting parallel aan Channel 1A is. Twee driepins connectoren bevinden zich aan het onderste deel van het voorpaneel. Deze connectoren zijn voor Channels 1A en 1B, en deze twee communicatiepoorten kunnen functioneren als remote I/O scanners, remote I/O adapters, of als DH+ communicatiepoorten. Op het voorpaneel van de 1785-L60L bevindt zich een speciale connector gemarkeerd als Channel 2, die bedoeld is voor een extended local I/O-contact.

Remote I/O Scanner Mode leest en schrijft I/O-informatie tussen de controller en het remote I/O-apparaat. Wanneer gebruikt als I/O-scanner, is de 1785-L60L een supervisor controller voor de andere controllers in Adapter Mode en voor de andere remote I/O-adapters. Wanneer Channel 1A of Channel 1B is geconfigureerd als een remote I/O-adapter, beheert de 1785-L60L controller de controller-resident I/O terwijl deze communiceert met de supervisor controller via een remote I/O-link. Een DH+ link kan worden geconfigureerd op zowel Channel 1A als 1B op de 1785-L60L. DH+ communicatie wordt gebruikt voor het creëren van een peer-to-peer netwerk met andere PLC-5 controllers of andere hogere componenten van het besturingssysteem. Programmering van de 1785-L60L controller kan ook via een DH+ link gebeuren. Door gebruik te maken van een DH+ link kunnen meerdere controllers tegelijkertijd worden geprogrammeerd. De maximale kabellengte voor een DH+ link is afhankelijk van de transmissiesnelheid. Het is belangrijk dat alle apparaten op de link zijn geconfigureerd om met dezelfde snelheid te communiceren. Die lengte varieert van 3048m bij een snelheid van 57,6 kilobits per seconde tot 762m voor een snelheid van 230,4 kilobits per seconde. Een extended local I/O-link is nuttig wanneer meer I/O nodig is dan wat in een enkele chassis past, maar het vereist een hogere snelheid dan een remote I/O-link kan bieden. De 1785-L60L en de extended local I/O-adapter (de 1771-ALX) geïnstalleerd in het remote I/O-chassis, verbonden met de I/O-linkkabel, vormen een extended-local I/O-link. De extended local I/O-link is beperkt tot 100 voet kabel. Als het I/O-chassis verder van de controller moet worden geplaatst, gebruik dan de remote I/O-link. De extended local I/O-link is een parallelle link die de 1785-L60L controller in staat stelt maximaal 16 extended I/O-chassis te scannen. De scantijd per rack op een extended-local I/O is 0,5 ms. De 1785-L60L heeft verschillende indicatoren op het voorpaneel om de gebruikersinterface te vergemakkelijken. De indicatoren geven verschillende controllerstatussen weer. De indicator gemarkeerd BATT toont de batterijstatus. De PROC-indicator toont de huidige controller modus. Het is bijvoorbeeld groen wanneer de controller in RUN Mode is, en rood wanneer er iets mis is. De FORCE-indicator is amber wanneer de I/O-forces zijn ingeschakeld. De COMM-indicator is gekoppeld aan de communicatiestatus van Channel 0. Communicatie Channels 1A en 1B hebben beide speciale statusindicatoren. Channel 2, gebruikt voor de extended-local I/O-verbinding, heeft een speciale statusindicator.
