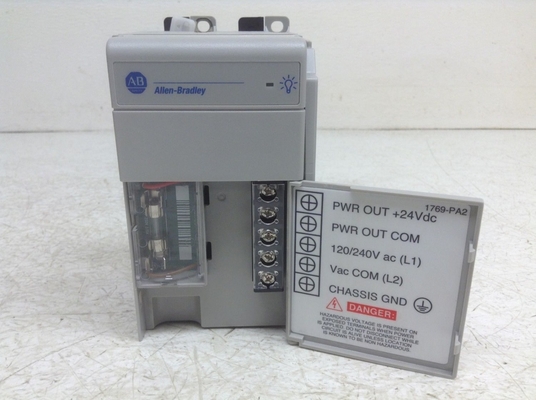

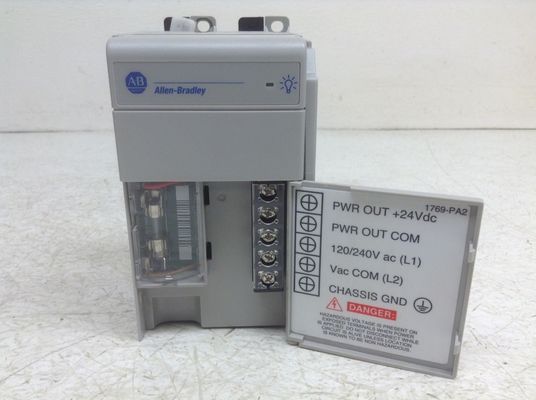

1769-PA2 CompactLogix ALLEN BRADLEY stroomtoevoermodule

Beschrijving: De Allen-Bradley 1769-PA2 is een 1769 CompactLogix stroomtoevoer.Het heeft een huidige capaciteit van 2.0A bij 5,0V en 0,8A bij 24VDC.

De Allen-Bradley 1769-PA2 is een CompactLogix I/O voedingsbron.Het levert stroom aan de modules die aan beide kanten van de aan een systeem geïnstalleerde module zijn bevestigd, met inachtneming van de vereiste afstand van stroomvoorziening.

Wanneer geïnstalleerd langs een CompactLogix controller assembly, Compact I/O modules may be installed on both sides of the power supply as the power supply can supply power on both directions as well as the Power supply distance rating may also be counted in both waysAan beide zijden van deze stroomvoorziening kunnen tot acht (8) 1769 modules worden geïnstalleerd.

Het vereiste inslagspanningsbereik voor deze voedingsbron is 85-265 VAC met een frequentie van 47-63 Hz. Het heeft een stroomcapaciteit van 2,0 A bij 5VDC en 0,8 A bij 24VDC.Deze module is uitgerust met een interne zekering die kan worden vervangen door de Wickmann 19195-3.15A of Littelfuse 02183.15MXP.

Deze voedingsbron heeft een afmeting van 118 x 70 x 87 mm (4,65 x 2,76 x 3,43 inch) en een geschatte gewicht van 525 g (1,16 lb).Deze voedingsmodule ondersteunt ook de installatie op een DIN of rechtstreeks op een bevestigingsplaat.

Deze voedingsbron is UL-gecertificeerd voor klasse 1, divisie 2 Groep A, B, C, D Gevaarlijke locaties, gecertificeerd voor de VS en Canada.AS/NZS CISPR 11; Industriële emissies en EMC-richtlijn 2004/108/EG van de Europese Unie.

De 1769-PA2 is een 1769 CompactLogix stroomtoevoer, vervaardigd door Allen-Bradley.

Bij de installatie van de Allen-Bradley 1769-PA2 moet er een naastgelegen ruimte van 50 millimeter worden gelaten tussen deze en de nabijgelegen apparatuur om deze goed te kunnen ventileren.bij het monteren van de voedingsmodule, zorg ervoor dat tijdens de installatie of het gebruik geen statische, UV-straling of puin de module raakt.Overmatige hitte moet worden vermeden omdat dit schade kan veroorzaken aan de hele voedingsmoduleWanneer de omgevingstemperatuur te hoog is, moeten verschillende ventilatiemethoden worden toegepast. De 1769-PA2-module is een open voedingsbron zonder behuizing.
De Allen-Bradley 1769-PA2 voedingsbron kan ook op een DIN-rail worden gemonteerd.Bij aansluiting van de moduleDe aanbevolen draad is een koperdraad met een weerstand van ten minste 90 graden Celsius. It is recommended to place the Allen-Bradley 1769-PA2 compact I/O expansion power supply in an enclosure that protects the module from a corrosive atmosphere or contaminants that might come from the open airAls het in een behuizing wordt gebruikt, wordt het gebruik van airconditioners aanbevolen om de hitte rond de behuizing te bestrijden.De Allen-Bradley 1769-PA2 compacte I/O-uitbreidingsstroomvoorziening wordt geleverd met een zekering die bescherming biedt tegen abnormale lijntransiënten en kortsluitingenDe 1769-PA2-module draait op 120 tot 240 volt wisselstroom met een frequentie tussen 47 en 63 Hertz.het gemakkelijk te vervoeren.
