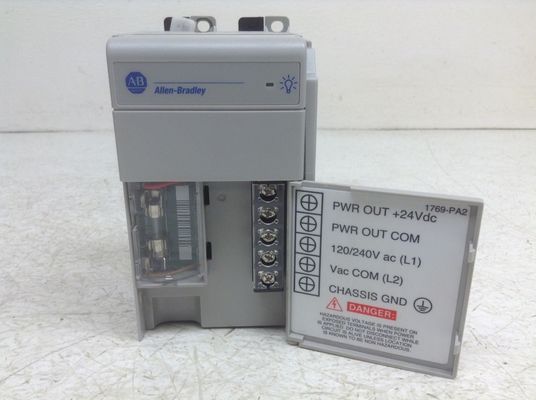

1769-PA2 CompactLogix voedingsmodule

Beschrijving: De 1769-PA2 is een 1769 CompactLogix stroomtoevoer.Het heeft een huidige capaciteit van 2.0A bij 5,0V en 0,8A bij 24VDC.

De 1769-PA2 is een CompactLogix I/O voedingsbron.Het levert stroom aan de modules die aan beide kanten van de aan een systeem geïnstalleerde module zijn bevestigd, met inachtneming van de vereiste afstand van stroomvoorziening.

Wanneer geïnstalleerd langs een CompactLogix controller assembly, Compact I/O modules may be installed on both sides of the power supply as the power supply can supply power on both directions as well as the Power supply distance rating may also be counted in both waysAan beide zijden van deze stroomvoorziening kunnen tot acht (8) 1769 modules worden geïnstalleerd.

Het vereiste invoerspanningsbereik voor deze voedingsbron is 85-265 VAC met een frequentie van 47-63 Hz. Het heeft een stroomcapaciteit van 2,0 A bij 5VDC en 0,8 A bij 24VDC.Deze module is uitgerust met een interne zekering die kan worden vervangen door de Wickmann 19195-3.15A of Littelfuse 02183.15MXP.

Deze voedingsbron heeft een afmeting van 118 x 70 x 87 mm (4.65 x 2.76 x 3.43 inch) en een geschatte gewicht van 525 g (1.16 lb).Deze voedingsmodule ondersteunt ook de installatie op een DIN of rechtstreeks op een bevestigingsplaat.

Deze voedingsbron is UL-gecertificeerd voor klasse 1, divisie 2 Groep A, B, C, D Gevaarlijke locaties, gecertificeerd voor de VS en Canada.AS/NZS CISPR 11; Industriële emissies en EMC-richtlijn 2004/108/EG van de Europese Unie.

De 1769-PA2 is een 1769 CompactLogix stroomtoevoer, vervaardigd door.

Bij de installatie van de 1769-PA2 moet er een naastgelegen ruimte van 50 millimeter tussen de 1769-PA2 en de nabijgelegen apparatuur worden gelaten om de apparatuur goed te ventileren.Zorg ervoor dat er geen statischeBij de installatie of het gebruik van de module moeten overmatige warmte worden vermeden, aangezien dit schade kan veroorzaken aan de hele voedingsmodule.Wanneer de omgevingstemperatuur te hoog isDe module 1769-PA2 is een open voedingsbron zonder behuizing.
De 1769-PA2 voedingsbron kan ook op een DIN-rail worden gemonteerd. Een belangrijk ding om op te merken bij het installeren van deze voedingsmodule is dat deze moet worden geaard.een 14 AWG draad moet worden gebruikt en de leidingen moeten zo kort mogelijk worden gehoudenHet aanbevolen draadtype is een koperdraad met een weerstand van ten minste 90 graden Celsius.Het wordt aanbevolen de compacte I/O-uitbreidingsstroomvoorziening 1769-PA2 in een behuizing te plaatsen die de module beschermt tegen corrosieve atmosfeer of verontreinigende stoffen die uit de open lucht kunnen komenAls het in een behuizing wordt gebruikt, wordt het gebruik van airconditioners aanbevolen om de hitte rond de behuizing te bestrijden.De compacte I/O-uitbreidingsstroomvoorziening 1769-PA2 wordt geleverd met een zekering die bescherming biedt tegen abnormale lijntransiënten en kortsluitingenDe 1769-PA2-module draait op 120 tot 240 volt wisselstroom met een frequentie tussen 47 en 63 Hertz.het gemakkelijk te vervoeren.
