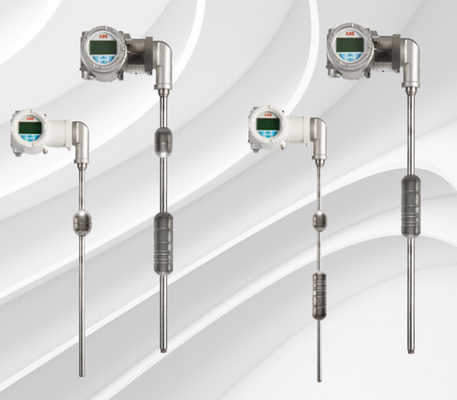

ABB LMT100 magnetostrictieve niveauszender Hoog nauwkeurige detectie van het vloeistofniveau en het interfaceniveau

Kenmerken
• Hoge nauwkeurigheid: 0,01 % van de volle schaal of ±1,27 mm
• Geen herkalibratie nodig: instellen en vergeten
• Superieure sensor (patent #5,473,245)
• Lokale indicatie met HMI-display
• Tweecompartimenten met een afzonderlijke veldterminal
compartiment
• Loop aangedreven tot een sonde lengte van 22 m (75 ft)
• Totaal- en/of interfaceniveau-meting
• Druk tot 165,48 bar (2400 psig)
Std. 124,1 bar (1800 psig)
• Temperatuurbereik: ¥195,5 tot 426,6 °C
met opties
• Vervangbare/opwaarderbare elektronica-module
• Ingebouwd RFI/EMI filter
• Digitale communicatie
• 4 tot 20 mA HART®-uitgang
• HART 7 en FOUNDATIONTM Fieldbus ITK6.3.0
• Wereldwijde goedkeuring voor gevaarlijke locatie en SIL 2/3-capaciteit

Elektronische zender
Herhaalbaarheid ± 0,005% van de volledige schaal of 0,31 mm (0,012 inch), afhankelijk van welke waarde hoger is
Niet-lineariteit ± 0,01 % van de volledige schaal of 0,86 mm (0,034 inch), afhankelijk van welke waarde groter is
Metingsnauwkeurigheid ± 0,01 % van de volledige schaal of 1,27 mm (0,050 in), afhankelijk van welke waarde hoger is1
Voerspanning 12 tot 43 V gelijkstroom voor 4 tot 20 mA HART-lus aangedreven, 9,0 tot 32 V gelijkstroom voor Foundation Fieldbus
Uitgang/communicatie 4 tot en met 20mA HART7 of FOUNDATION Fieldbus ITK 6.3.0
Gebruikersinterface Interactief scherm, DTM, EDDL, FDI met NE107-berichten
Schrijfbescherming Hardwareschakelaar en softwareschakelaar
Stroomverbruik 4 tot 20 mA bij 36,0 V DC ∙ 3,6 mA 0,13 W; 21 mA 0,76 W
bij 12,0 V DC ∼ 3,6 mA 0,043 W; 21 mA 0,25 W
HART-modus (4.0mA) bij 36,0 V DC 0,144 W
bij 12,0 V DC 0,048 W
FF-modus (17 mA) bij 9,0 V DC 0,153 W
bij 32,0 V DC 0,544 W
Maximale lijnweerstand van 4 tot 20 mA bij 36,0 V gelijkstroom en 21 mA, 1142 Ω*
bij 24,0 V gelijkstroom en 21 mA, 571 Ω
bij 13,5 V gelijkstroom en 21 mA, < 72 Ω**
**De maximaal toegestane HART-communicatie is 700 Ω
**Zie de huidige/weerstandsgrafiek
HART-modus (4mA) < 650 tot 700 Ω
FF-modus (17mA) bij 32,0 V DC, 1500 Ω.
bij 9,0 V DC, 50 Ω.
Polariteitsbescherming 4 tot 20 mA, diode in serie met lus, FOUNDATION Fieldbus en Profibus PA, polariteitsgevoelig
Actualiseringssnelheid 10 metingen per s
Minimale meetspanne 76,2 mm (3.0 in), raadpleeg de fabriek indien een kleinere span vereist is
Afdampingsveld verstelbaar, bereik: 0 tot 60 s
Alarmuitgang Voor 4 tot 20 mA: NE43, software of hardware selecteerbaar.
Overspanningsonderdrukking Integral overspanningsonderdrukking met optiecode S1 die voldoet aan IEC61000-4-5, 1kV/2kV, criteria B
Omgevingstemperatuur: ¥40 tot 85 °C (¥40 tot 185 °F)
Vochtigheid 0 tot 100% RH
Linearisatie 21 punten beschikbaar
Temperatuursensor (facultatief) 1000 ohm Pt RTD, optiecode SER of STL
Temperatuurtolerantieklasse IEC 60751, klasse B, ± 0,3+0,005 [t]) ± 70° tot 230 °C
Behuizing Dubbelcompartiment
Materiaal van de behuizing: gegoten aluminium met een laag kopergehalte met poederlaag of 316 roestvrij staal
Afstandszender Standaard afstandsverbindingen van 5 m (16 ft), 10 m (33 ft), 20 m (66 ft), 30 m (98 ft)
Materiaal van het apparaatetiket AISI 316 roestvrij staal
Elektrische aansluiting Twee M20 x 1,5 of twee 1⁄2in FNPT, adapters en busconnectoren ook beschikbaar
Ingangsbescherming IP66, NEMA 4X
1 De meetnauwkeurigheid wordt bij fabrieksomgevingsomstandigheden (23,88 °F ± 5,6 °C [75 °F ± 10 °F]) geregistreerd met behulp van een kalibratiemagneet.
De resultaten van deze analyse moeten worden beoordeeld op basis van de resultaten van de onderzoeksprocedure.
2 Sommige instanties kunnen andere goedkeuringen geven.
Sensorbuis
Standaardopties
Materiaal 316/L roestvrij staal legering 20, Hastelloy® C276, PFA®TEFLON® bekleed, andere op aanvraag
Verwerkingstemperatuur van 195,5 tot 121,1 °C (van 320 tot 250 °F) tot 427 °C (800 °F) met opties
Procesdruk van ¥1,0 tot en met 124,1 bar @ 149 °C (¥14,7 tot en met 1800 psig @ 300 °F) maximaal 165,47 bar (2400 psig) met het HP-sondtype
Probelengte 304,8 mm tot 9,14 m (1 tot 30 ft) 22,86 m (75 ft) maximale w/ W7 flexibele sonde in sensorput
Proeflengte
tolerantie
±3,2 mm (0,125 in) tot en met 3,0 m (10 ft); ±6,4 mm (0,25 in) tot en met 6,0 m (20 ft);
± 9,0 mm (0,35 in) tot 9,0 m (29,5 ft); +/?? 25,4 mm (1,0 in) tot 22,86 m (75 ft)
Montage 3⁄4 in MNPT-compressie-fittingplugs, draadloze fittings, losse flenzen en gelaste flenzen
procesverbindingen ook beschikbaar
—
